無機淬火液案例試驗方法

背景江蘇某公司想采用一種不變質(zhì)的淬火介質(zhì)，同時滿足工件淬火要求，而我公司研發(fā)的THIF-505無機淬火液既能滿足工件的淬火要求，又在使用過程中不會變質(zhì)。為打消客戶顧慮，我們安排一個實驗，模擬大生產(chǎn)，進(jìn)一步確定。基本情況工件：鐵錠。
　　工件大小：10KG左右。
　　材質(zhì)：42CrMo 40Cr。
　　外形尺寸：15cm直徑，12cm直徑，高度10cm。目的確定是否可以使用THIF-505無機淬火液，最佳使用溫度，表面硬度。濃度方案建議使用濃度30%。即45KG THIF-505無機淬火液+115KG水，配成淬火槽160Kg。淬火槽確定因工件尺寸較小，試驗時可采用200KG鐵桶，去掉桶的頂蓋、表面的鐵皮以及油。因油與水混合易乳化、變質(zhì)，清洗干凈可保證THIF-505無機淬火液繼續(xù)使用，不浪費成本。試驗步驟①先將從鋼材市場上購買的42CrMo與40Cr材質(zhì)的鋼材進(jìn)行鍛造。

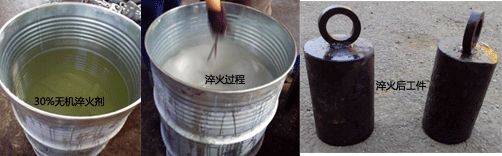

　　②配制淬火槽，先取45KG THIF-505無機淬火液，加入115KG水，配成160KG的淬火槽，30% 的濃度，攪拌均勻。
　　③等待工件出爐。
　　④工件出爐后直接放在淬火槽中淬火，并來回晃蕩攪拌，注意工件不能馬上落入底部，并完全沒入淬火槽中。
　　⑤10分鐘后，將工件取出并放在水槽中冷卻，直到冷卻。取出工件進(jìn)行表面硬度檢測。
　　⑥表面硬度檢測。采用洛式硬度計測定工件硬度，42CrMo表面硬度為54，42Cr表面硬度為53。　　　綜上所述，THIF-505無機淬火液可滿足客戶淬火要求，出爐溫度降低，節(jié)約能源，縮短加熱時間，降低生產(chǎn)成本，提高生產(chǎn)效率。THIF-505無機淬火劑相比PAG淬火劑突出的優(yōu)點是永遠(yuǎn)不會變質(zhì)，高溫冷卻速度比水快，低溫冷卻速度幾乎接近油。
